閃蒸干燥機是一種非常受歡迎的干燥設備，因為在沒有閃蒸干燥機之前濾餅物料、膏狀物料的干燥問題，只能通過噴霧干燥機與流化床干燥機。但是這樣不僅操作非常麻煩而且成本太高，太過于耗高了，并且還有干燥不均勻和容易變質等的問題。但是自從閃蒸干燥機的成功上市后，這些問題有已經被完美有效的解決了，而且干燥速度比以往更快更簡潔。因此這種干燥設備的上市特別受廣大用戶歡迎。
但這個世上并沒有完美無缺的東西，因為閃蒸干燥機也有一些不足的地方，比如在進料時系統漏料的問題，這也是很多人在問的問題。因此面對不足的問題的時候，我們就只能用通過方法來解決了。通�？梢愿脑炫c設計來解決，下面就來介紹一下。我們先從了解它的設計弊端開始，如下：
一、簡述閃蒸干燥機的設計弊端
1、粉碎效率會下降：物料進入破碎時物料會因刀片以及氣流的作用下高速旋轉，我們發現當物料的速度與刀片的轉速相近時會造成粉碎的效率下降。
2、目前閃蒸干燥機的刀片是帶有刮板的，主要是與轉軸成直角結構。物料由于該結構而造成直接撞向干燥室壁，會增加粘壁情況發生的概率。
進料系統結構簡述：
軸端密封情況：從閃蒸干燥機的干燥流程上可以大致分析出，干燥介質的溫度可達250℃，由于風機的作用以高速切線進入閃蒸干燥機底部。整個設備內壓力為0.045MPa。

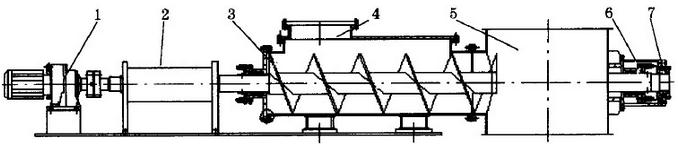

螺旋軸端密封結構，如下圖，特繪制螺旋軸端密封結構簡圖：
上圖為螺旋軸端密封結構簡圖，依次數字認結果，如：1-減速機、2-軸承箱、3-螺旋、4-進料口、5-旋轉閃蒸主機、6-軸端密封、7-軸承座。
二、閃蒸干燥機進料系統漏料原因與改造
如上圖所示，我們能看到盤根的彈性是有限的，隨著軸與填料支架的摩擦次數增多，會導致直徑間隙在很短的時間能擴大。由于0.045MPa的正壓作用下，導致泄漏量的不斷擴大。此時我們可以通過設計改造與進料系統改造來解決。如下：
閃蒸干燥機設計改造：
1、原粉碎室的內膽是圓形，現改造為角度5°至10°的32~64邊形。經過實驗，我們發現這樣改造后不會發生結料的情況，并且能增加粉碎的效果。物料在撞擊內壁之后發生其運動方向發生改變，有效增加了物料與刀片的接觸概率。
2、對刀片結構進行改造：改為下部板式結構刀組、上部風扇形粉碎刀的組合體。粉碎刀分為3層，每層設有3個刀片，葉片的斜角約10°。這樣做能提高物料干燥、破碎以及上升運動的效果。對于黏性物料能減少粘壁現象，并有效增加粉碎效果。
閃蒸干燥機進料系統改造：
1、密封內側假裝一迷宮密封裝置。迷宮密封的長度約120mm，軸向原始密封間隙設計取5mm，經過熱脹后測試，間隙較小為2mm。
2、在原盤根密封腔中間假裝一隔環。這樣可將密封腔分為2個部分。密封操作壓力會高于閃蒸主機的工作風壓。這樣做可以防止熱風與物料從迷宮密封中泄漏。
三、閃蒸干燥機設計時的注意事項
通過以上的設計改造與進料系統改造，通常都能夠解決漏料的問題。但是在設計閃蒸干燥機時候，我們也都需要注意一些問題，這樣才能保證它的成功。如下：
1、針對產品的工藝條件設定閃蒸干燥機的進風溫度以及出風溫度，由此計算物料衡算以及熱量衡算，計算熱空氣的消耗量。在進行熱量衡算時需要考慮當?shù)氐臍夂蛞蛩匾约暗乩砦恢靡蛩氐取?BR> 2、計算預干燥段的長度。預干燥段是從喂料口為起點，以分散器頂端為重點的一段長度，一般取值800mm。
3、通過小批量實驗或建立數學模型，計算待干燥物料的沉降速度，從而得到氣流在閃蒸主機內的沉降速度。（氣流上升速度一般是顆粒沉降速度的2倍，或是高于沉降速度的3m/s）
4、通過氣流上升速度以及物料干燥周期可計算干燥段的距離。（干燥段的距離是從喂料口開始計算）
5、通過物料的傳熱速度以及顆粒傳熱面積，計算整個干燥周期。
6、通過上述計算得到的空氣消耗量以及氣流上升速度可計算得到閃蒸干燥機的直徑。
7、合理設計分散器：主要是針對分散器的轉速以及高度的設定。分散器是為團塊狀的物料的分散提供動能，所以分散器的槳葉必須能提供充足的線速度。分散器還需要確保物料在自由下落時經過分散器達到底部之前與槳葉發生碰撞。
另外提醒，在閃蒸干燥機設計與改造的時候必須得嚴格按照要求來，這樣才能保證閃蒸干燥機改造的成功率與后期質量。
