振動流化床干燥機與脈沖振動流化床干燥機的結構介紹
振動流化床干燥機是近年來發展的新設備，它適合于干燥顆粒太粗或太細，易粘結，不易流化的物料。此外振動流化床干燥機還用于有特殊要求的物料，如砂糖干燥要求晶形完整、晶體光亮、顆粒大小均勻等。
用于砂糖干燥的振動流化床干燥機的結構和流程如圖3-8所示。
圖3-8振動流化床干燥器
振動流化床干燥機由分配段、沸騰段和篩選段三部分組成。在分配段和篩選段下面都有熱空氣。含水4%-6%的濕砂糖，由加料器送進分配段，由于平板振動，使物料均勻地加到沸騰段去。濕砂糖在沸騰段停留約12s就可達到干燥要求，產品含水為0.02%-0.04%。經振動流化床干燥機干燥后，離開沸騰段進入篩選段，篩選段分別安裝不同網目的篩網，將糖粉和糖塊篩選掉，中間的為合格產品。
振動流化床干燥機干燥器寬1m，長13m，其中分配段長1.2m，沸騰段長1.75m，篩選段長9.5m，砂糖在干燥器總停留時間為70-80s，振動流化床干燥機生產能力為7.6t/h。

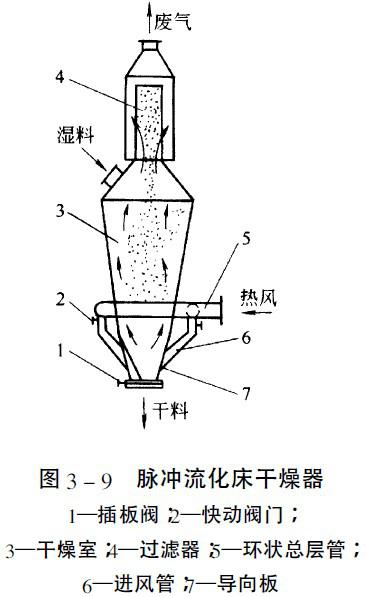

脈沖振動流化床干燥機（圖3-9）
脈沖振動流化床干燥機也用于不易流化的或有特殊要求的物料。其結構和流程如下：
在干燥器下部均布幾根熱風進口管，每根管上又裝有快開閥門，這些閥門按一定的頻率和次序進行開關。當氣體突然進入時就產生脈沖，此脈沖很快在顆粒間傳遞能量，隨著氣體的進入，在短時間內就形成了一股劇烈的沸騰狀態，使氣體和物料進行強烈的傳熱傳質。此沸騰狀態在床內擴散和向上運動。
當閥門很快關閉后，沸騰狀態在同一方向逐步消失，物料又回到固定狀態。如此往復循環進行脈沖流化干燥。快開閥門開啟時間與床層的物料厚度和物料特性有關，一般約為0.08-0.2So。而閥門關閉的時間長短，應使放入的那部分氣體完全通過整個床層，物料處于靜止狀態，顆粒間密切接觸，以使下一次脈沖能在床層中有效地傳遞。
進風管較好按圓周方向排列5根，其順序按1、2、3、4、方式輪流開啟。這樣，每一次的進風點與上一次的進風點可離開較遠。脈沖流化床干燥器每次可裝料1000kg,，間歇操作，干燥物料粒度可大到4mm，也可小到約10μm的細粉。
