對建立振動流化床干燥機模型做以下假定:
圖4-51振動流化床干燥機
1—料斗；2—噴動床；3—旋風除塵器；4—風機
（1）振動流化床干燥機忽略物料干燥時的預熱階段，整個干燥過程分為恒速段和降速段兩部分。
�。�2）在振動流化床干燥機床層高度方向上的物料是完全返混的，且忽略顆粒內部的熱阻，故床層高度方向各處具有相同的溫度和濕度
�。�3）在振動流化床干燥機水平方向熱流體進入振動流化床（VFB）干燥器的流量及溫度保持不變。
�。�4）在振動流化床干燥機水平方向物料移動是理想的活塞流，故在振動流化床（VFB）干燥器內的溫度和
濕度變化是一維的。

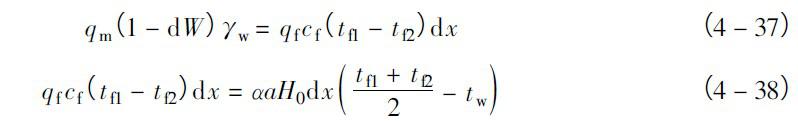

1.恒速干燥段在振動流化床干燥機干燥段物料表面溫度保持空氣濕球溫度不變，干燥的推動力溫度梯度也是定量值。在干燥器中沿水平方向取一微元體，其長為dw，寬為干燥器內的寬度，高為H0，對該微元體進行能量衡算有下列關系式：
式中qm———干料加料速度，Kg/s；
W———單位干物料濕含量，Kg/Kg
rw———恒速干燥段濕球時水的汽化潛熱，kj/㎏；
qf———進入單位長度床層的熱流體質量流量，㎏/（ s·m）；
cf———熱流體比熱容，kj/（ ㎏·℃）；
tf1,tf2———分別為熱流體進出床層溫度，℃；
tw———恒速干燥段的濕球溫度,℃；
α———VFB中熱流體與物料顆粒的對流給熱系數，Kw/（ m?·℃）；
α———靜止床層單位體積物料的總表面積，m平方/ m立方。
式（4-38）中取熱體進出床層的平均溫度作為床層中熱流體的溫度。
對于α有許多文獻研究證實振動可強化氣" 固之間的換熱強度�，F(xiàn)給出實驗關聯
式：
式中Nu———努塞爾數；
dp———顆粒粒徑,m;
λ———流體的熱導率,kW/m.℃
δ———振動參數
其中：a———振幅,m;
w———振動角頻率，rad/s;
g———重力加速度，m/s的平方
應指出以上關聯式是在一定物料及操作條件下得出的，若用于其他情況應慎重。在恒速干燥段去除的水分是屬于顆粒的外部水分，此時氣—固之間的換熱強度是決定干燥速度的主要因素。因此采用振動流化床（VFB）干燥機裝置較普通流化床（CFB）可大大提高恒溫干燥段的干燥速度。由式（4-37）及式（4-38）整理可得：
將單值性條件x=0,W=W1（物料進口濕含量）代入式（4-39）得：
上式即為振動流化床（VFB）干燥機中恒速干燥段濕含量（W）與床層長度的關系。若已知臨界濕含量（Wc
），可由上式計算出恒速干燥段長度X1。 干燥技術與閃蒸干燥機在化工、石油化工、醫藥、生物工程、輕工、食品等行業應用^廣泛�！ 「稍锸枪I(yè)耗能相當大的一個單元操作，據資料記載，發達國家工業耗能的１４％被用于干燥，有些行業的干燥耗能甚至占到生產總耗能的３５％，而且這個數字在不斷地增大�！ ⊥瑫r(shí)，運用礦物燃料作為熱源進行干燥操作產生大量高效沸騰干燥機適用性怎么樣?高效沸騰干燥機用于粒徑0.1~6mm的顆粒物料的沸騰干燥，適用于制藥、食物、輕工、化工行業的成品、中間體(半成品)疾速干燥。高效沸騰干燥機還選用特別材料進行空氣熱過濾，以防散熱器的異物及空氣中的雜質進入物料，保證物料的潔凈純真。高效沸騰干燥機流化床為圓形結構防止死角�！ � 在制藥、化工和其它行業中，相關領域的工廠會選擇使用不同類型的機器進行日常的加工。同時在日常的加工過程中，工廠會選擇使用沸騰干燥機對材料進行合適的干燥，從而使加工出的材料能符合相關的標準。 材料會從專業的通道進入機器內，同時機器中的入料泵會將材料分批次的送 振動流化床干燥是一種非常有效的固體顆粒干燥方法。懸浮在氣流中的顆粒表面充分暴露在干燥環境中，從而獲得更好的傳熱效果、并且縮短干燥時間。通過在入口和出口處連續控制干燥空氣及使其與固體顆粒充分混合，以達到同一產品溫度和均勻干燥的效果。工作原理： 物料自進料口為了解決普通設備的使用范圍，國外在改善性能等方面做了大量的研究，特別是在能源緊張的今天，通過強化傳熱過程，節約能源，提高質量，使該機器有廣泛的適應性和經濟上的合理性是非常重要的。 振動流化床優點： 1、物料在干燥機內的停留時間，可以按需要進行調整，所以產品含水率穩定。由于流化床內溫度分布均勻，從
|
