XSG系列旋轉閃蒸干燥機的工作基本流程
|
|
XSG系列旋轉閃蒸干燥機是在1970年的時候研制成功的，而這種干燥設備可以有效的解決防止物料粘壁及熱敏性物料變質的問題，另外該設備還具有高效、快速、小設備、大生產等優點，因此至旋轉閃蒸干燥機出后就被廣泛運用與信賴。
由于氣固兩相作旋轉流動、固相慣性大于氣相、固氣兩相間的相對速度較大、強化兩相間的傳質傳熱，所以該機生產強度高。而旋轉閃蒸干燥機的工作過程通常都是以破碎、氣固混合、干燥階段、分級階段等四個主要步驟來完成工作，而且這些干燥過程也是其他干燥設備不能同時擁有的，但旋轉閃蒸干燥機達到了。下面來簡單介紹一下旋轉閃蒸干燥機的優點：
設備優點：
1、特殊的分風裝置，降低了設備阻力，并有效提供了干燥器的處理風量。
2、相對其它干燥方法而言，可有效增加物料比重。
3、多種加料裝置供選擇，加料連續穩定，過程中間不會產生架橋現象。
4、干燥室裝有分級環及旋流片，物料細度和終水分可調。（如碳酸鈣終水份可調至≤0.1%）。
5、干燥機底部設置特殊的冷卻裝置，避免了物料在底部高溫區產生變質現象。
6、干燥室內周向氣速高，物料停留時間短，有效防止物料粘壁及熱敏性物料變質現象，達到高效、快速、小設備、大生產。
7、特殊的氣壓密封裝置和軸承冷卻裝置，有效延長傳動部分的使用壽命。
8、具有傳遞平穩、噪音小、使用壽命是同類產品的10倍的優點。

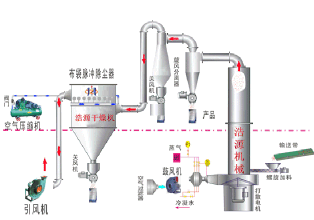

設備基本流程：
XSG系列旋轉閃蒸干燥機可將干燥、粉碎、篩分任務一次完成，避免了加工過程中對環境造成的污染。它將傳統干燥設備的軸承感應水冷卻改為油泵聯接送油潤滑、冷卻軸承，并采用半環式主軸調速電機，使其具有傳遞平穩、噪音小、使用壽命是同類產品的10倍的優點。
1、直接投入到加料器，螺旋加料器采用無級變速，將濕料送入干燥機。
2、進行干燥。新鮮空氣由空氣過濾器。
3、進入，被直接或間接加熱器。
4、加熱。干燥機底部的攪拌器轉速約為200rpm~500rpm，促使?jié)窳狭鲬B(tài)化，主要依靠從空氣分配器的環形縫隙進入干燥室的熱空氣進行流化。尾氣帶著粉末從赤豆機頂部離去，經過布袋除塵器
5、從星形卸料器5排出干燥機。
此外，旋轉閃蒸干燥機還能強化傳質傳熱、消除粘壁現象、解決熱敏性物料焦化變色問題、能夠有效控制出口物料的粒度及濕度，十分適用于傳統化纖、染料、食品等幾十種物料的干燥。
設備參數 | | | | |
|
Xsg-4 |
120-450 |
70-80 |
400 |
80 |
2000-2500 |
15.6 |
熱水、蒸汽、電 |
4.2 |
19 |
設備占地面積根據熱源配置不同而變化，左表給出面積按照蒸汽加熱約占面積。 |
|
Xsg-6 |
120-450 |
75-85 |
600 |
210 |
3200-5500 |
28.2 |
蒸汽、電、熱風爐 |
5.4 |
26 |
|
Xsg-8 |
130-450 |
75-85 |
800 |
340 |
5500-9000 |
39.2 |
蒸汽、電、熱風爐 |
5.9 |
34 |
|
Xsg-10 |
130-450 |
75-85 |
1000 |
540 |
8500-14200 |
54.6 |
蒸汽、熱風爐 |
6.4 |
45 |
|
Xsg-12 |
140-450 |
75-85 |
1200 |
760 |
12200-20300 |
79.4 |
蒸汽、熱風爐 |
6.7 |
58 |
|
Xsg-14 |
140-500 |
75-85 |
1400 |
1030 |
16500-27200 |
102.1 |
蒸汽、大型熱風爐 |
7.2 |
76 |
|
Xsg-16 |
140-500 |
75-85 |
1600 |
1300 |
21800-34200 |
146.4 |
蒸汽、大型熱風爐 |
8 |
110 |
1、以上蒸汽耗量按照進風溫度210℃，出風溫度80℃給出，同等設備配置干燥相同物料進風溫度越高，水分蒸發量越大，即：產量越大。
2、旋轉閃蒸干燥機設備長度、寬度按照設備一條線展開布置，設備可以根據車間實際空間進行旋轉布置。需方提供車間尺寸后，我公司免費提供設備布置方案。
3、相同運轉參數不同的含水分的物料，設備蒸發量不同，物料實際情況告訴我們選擇適合物料的設備型號。需方采用煤、油、氣做為干燥用熱源時，需方提供干燥溫度后我們根據實際情況告知相應的耗量。電加熱是在需方?jīng)]有蒸汽或者其它熱源時采用，電所需要的較大電功率，一般不作為干燥熱源用。 XF系列臥式沸騰干燥機運用流化床技術，采用負壓操作，此沸騰干燥機是連續性自動化生產的干燥設備，工作穩定低，所以XF系列臥式沸騰干燥機在能保證產量的同時也保證了產品的質量。正因為其產量跟質量的結合，更多人愿意選擇使用XF系列臥式沸騰干燥機�！ F系列臥式沸騰干燥機在使用過程中或多或少的會出現一些振動流化床技術是把振動能量引入普通流化床以達到改善流化質量的氣固流態技術,它可以在很低的流化氣速下形成均勻的流化狀態。由于顆粒的脈沖跳動，加強了氣固、固固之間的接觸，減少了粘結機會，提高了傳遞速率，強化了生產過程�！ ∮捎谑┘诱駝樱墒筤小流化氣速降低，因而可顯著降低空氣需求量，進而降低粉塵層夾 我們生產和供應各種高溫烘箱，采用優質的原材料，來自業界值得信賴和可靠的供應商，這些產品具有無腐蝕性和持久性。 我們的烘箱節能且具有成本效益，因此可確保在競爭激烈的市場中獲利；佳氣流設計高密度絕緣多種加熱介質和柴油燃燒器是高效完全燃 流化床在化學加工工業中被廣泛用于分離，快速質量和傳熱操作以及催化反應，典型的流化床是含有顆粒并且氣體或液體流體流過的圓柱，在流化床反應器的情況下，顆粒將含有催化劑，并且顆粒可能是吸收劑或吸附劑。流體的速度高效地懸浮或流化柱內的顆粒，為流體接觸提供了大的表面區域，這是流化床的主熱風循環烘箱的主要構成介紹? 熱風循環烘箱主要由熱風分布器、攪拌器、螺旋加料器、流化段、干燥段、分級器、排氣管、防爆管、傳動機械等9部分組成。這里我們就來具體了解一下熱風循環烘箱的主要設備結構。? 熱風循環烘箱一般均采用4~6mm厚度的SA316L不銹鋼板制造，外加保溫層，鍍鋅板固定。熱風循環烘
